Dobrze wykonane kołkowanie styropianu decyduje o tym, czy ocieplenie będzie pracować stabilnie przez lata, czy zacznie sprawiać kłopoty już po pierwszych sezonach. W tym tekście pokazuję, kiedy mocowanie mechaniczne ma sens, jak dobrać łączniki do podłoża, ile ich dać na metr i jak uniknąć błędów, które później widać na całej elewacji.
Najważniejsze zasady mocowania styropianu do elewacji
- Łączniki dobiera się do rodzaju ściany, grubości izolacji i strefy obciążenia wiatrem, a nie tylko do średnicy kołka.
- Na słabym lub starym podłożu mechaniczne mocowanie zwykle jest konieczne, bo samo klejenie nie daje wystarczającej pewności.
- W standardzie stosuje się najczęściej 4-6 szt./m², ale naroża, krawędzie i wyższe budynki często wymagają większego zagęszczenia.
- Poprawny montaż to nie tylko wiercenie, lecz także właściwy moment osadzenia, głębokość zakotwienia i zgodność z systemem ociepleń.
- Zagłębiony montaż lepiej ogranicza mostki termiczne i zwykle daje czystszą wizualnie elewację.
Najpierw trzeba odpowiedzieć na pytanie, czy w danym miejscu kołki są w ogóle potrzebne. Dopiero potem ma sens dobór konkretnego łącznika i plan rozmieszczenia na ścianie.
Kiedy kołkowanie styropianu jest naprawdę potrzebne
Ja zaczynam od oceny ściany, a nie od wyboru pierwszego lepszego łącznika z hurtowni. Jeśli podłoże jest stare, osłabione, nierówne albo elewacja ma pracować w trudniejszych warunkach, mocowanie mechaniczne przestaje być opcją „na wszelki wypadek” i staje się elementem bezpieczeństwa całego systemu ETICS, czyli kompletnego układu ocieplenia z klejem, izolacją, siatką i tynkiem.
Łączniki są szczególnie ważne przy głębokiej termomodernizacji, na budynkach wysokich, w miejscach mocno narażonych na wiatr oraz tam, gdzie planowana jest cięższa okładzina niż zwykły tynk. Do tego dochodzi jeszcze stan ściany: jeśli tynk się kruszy, farba odchodzi, a podłoże ma słabą przyczepność, sama warstwa kleju nie wystarczy.
W praktyce robię prosty test polowy. Przyklejam trzy kostki styropianu o wymiarach około 10 x 10 x 10 cm, czekam mniej więcej 48 godzin i próbuję je oderwać. Jeśli odspaja się klej od ściany, wiem już, że podłoże trzeba wzmocnić, a czasem również zagruntować sczepnie. To nie jest laboratoryjny pomiar, ale bardzo dobry sygnał wykonawczy.
Jest jeszcze jedna granica, o której łatwo zapomnieć: część fundamentu pracująca w gruncie to nie miejsce na mechaniczne mocowanie ocieplenia. Inaczej wygląda strefa nadziemna cokołu i elewacji, a inaczej część zagłębiona w ziemi. To właśnie od takich detali zależy, czy system będzie trwały, czy tylko pozornie skończony. Następny krok to dobór łącznika do konkretnej ściany i grubości izolacji.
Jak dobrać łączniki do podłoża i grubości ocieplenia
Nie dobieram kołka po cenie ani po tym, co akurat jest na półce. Najważniejsze są trzy rzeczy: rodzaj podłoża, grubość styropianu i wymagana głębokość zakotwienia w ścianie nośnej. Sama izolacja może mieć 15, 20 albo 30 cm, ale łącznik musi jeszcze przejść przez warstwy pośrednie i osadzić się tam, gdzie ściana naprawdę przenosi obciążenie.
| Sytuacja | Co zwykle ma sens | Na co zwracam uwagę |
|---|---|---|

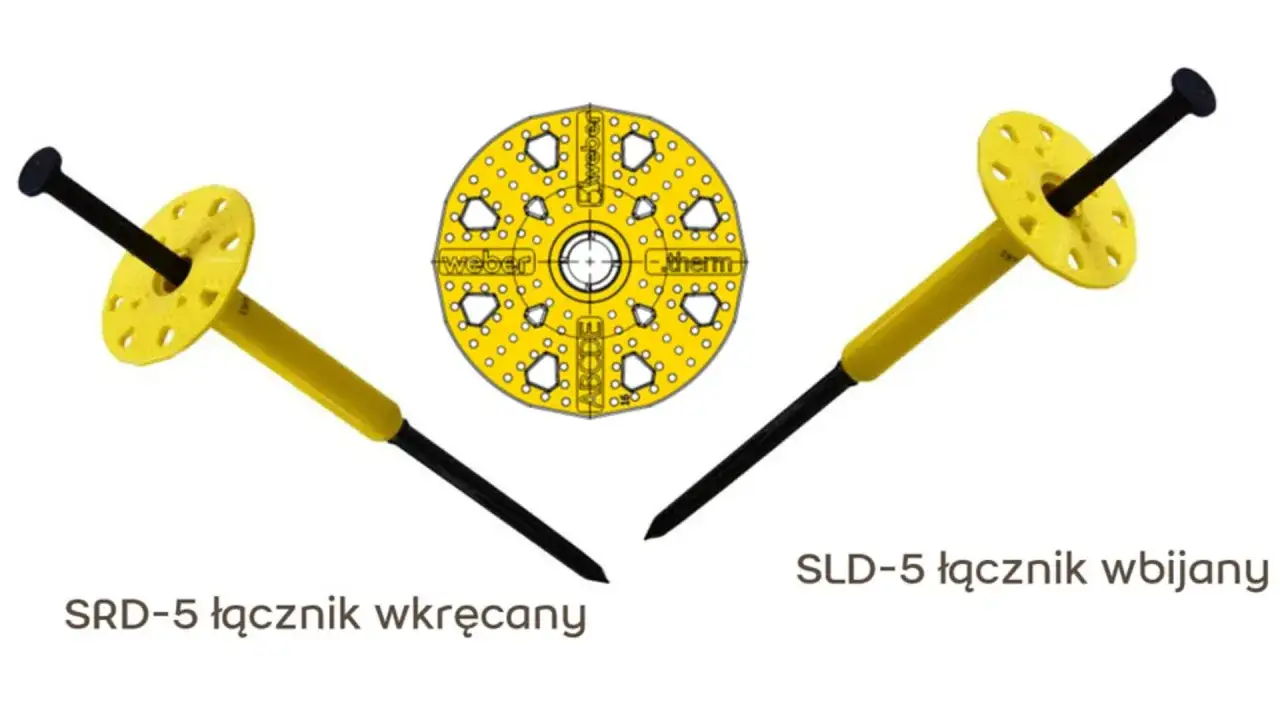

| Nowy mur mineralny | Łącznik zgodny z systemem ETICS, zwykle wkręcany albo wbijany | Liczy się prawidłowa głębokość zakotwienia i brak luzu po montażu |
| Stary tynk lub farba na ścianie | Najpierw ocena nośności, potem dłuższy łącznik dobrany do projektu | Słabe warstwy trzeba usunąć, bo kołek nie może pracować w kruchej powłoce |
| Gazobeton lub inne porowate podłoże | Łącznik przeznaczony do słabszych materiałów | Nie każdy uniwersalny kołek trzyma tu równie dobrze |
| Gruby grafitowy EPS | Łącznik z odpowiednio długim trzpieniem i stabilnym talerzykiem | Trzeba pilnować osi wiercenia i nie zgniatać płyty |
| Strefa nadziemna cokołu | Mocowanie zgodne z systemem, ale tylko powyżej poziomu gruntu | Część pracująca w ziemi wymaga innego podejścia niż elewacja |
Wybieram tylko takie łączniki, które pasują do dokumentacji całego systemu ociepleń. To ważne, bo producent odpowiada za komplet, a nie za pojedynczy element wyjęty z przypadkowego zestawu. W praktyce oznacza to mniej improwizacji i mniej problemów przy odbiorze robót. Kiedy wybór jest już jasny, sam montaż przestaje być zagadką.
Jak wygląda poprawny montaż krok po kroku
Sam montaż nie jest skomplikowany, ale nie znosi pośpiechu. Najczęściej prowadzę go w takiej kolejności:
- Oczyszczam i przygotowuję podłoże, a jeśli trzeba, gruntuję je zgodnie z zaleceniem systemu.
- Przyklejam płyty styropianowe mijankowo, żeby nie tworzyć długich linii spoin.
- Czekam, aż klej zwiąże. W praktyce najczęściej jest to około 48 godzin, ale zawsze trzymam się karty technicznej systemu.
- Wiercę otwór przez płytę do ściany nośnej, zachowując prosty, prostopadły kierunek.
- Osadzam łącznik tak, aby talerzyk nie rozrywał styropianu i nie zgniatał go nadmiernie.
- Jeśli system przewiduje montaż zagłębiony, wykonuję odpowiednie zagłębienie i zamykam je zaślepką.
- Na końcu sprawdzam liczbę łączników, ich rozmieszczenie i płaskość powierzchni, zanim wejdzie warstwa zbrojona.
Tu naprawdę widać różnicę między pracą dokładną a „na szybko”. Krzywy otwór, za płytkie osadzenie albo zbyt mocne dociśnięcie talerzyka później odbijają się na wyglądzie całej fasady. Dobrze zrobiony montaż jest prawie niewidoczny, a o to właśnie chodzi. Następna kwestia to już nie sam ruch ręki, tylko liczba punktów mocowania i ich rozkład.
Ile łączników dać i gdzie je rozmieścić
W standardowych realizacjach przyjmuje się zwykle 4-6 szt./m², co przy typowej płycie 100 x 50 cm daje około 2 łączników na jedną płytę. To jednak punkt wyjścia, nie gotowa recepta. Ostateczna liczba zależy od wysokości budynku, strefy wiatrowej, rodzaju ściany, grubości izolacji i tego, czy elewacja ma naroża, uskoki lub cięższe wykończenie.
| Miejsce na elewacji | Jak patrzę na rozmieszczenie |
|---|---|
| Pole środkowe | Zwykle wystarcza układ z 4-6 szt./m², jeśli projekt nie wymaga więcej. |
| Naroża i krawędzie | Tu obciążenie wiatrem jest większe, więc rozkład łączników zwykle się zagęszcza. |
| Strefy przy otworach okiennych i drzwiowych | Warto pilnować dodatkowych punktów mocowania, bo tam łatwiej o naprężenia. |
| Wyższe budynki | Im większa wysokość, tym większe znaczenie ma projekt i lokalne warunki wiatrowe. |
| Mocowanie samej izolacji na pianę PU | Mechaniczne mocowanie stosuję wtedy zawsze, bez wyjątków. |
Rozmieszczenie musi być symetryczne i nie może osłabiać krawędzi płyty. Jeśli kołek wchodzi zbyt blisko styku lub rozrywa styropian przy wierceniu, to nie jest drobiazg techniczny, tylko potencjalny problem z wytrzymałością i wyglądem elewacji. Na tym etapie warto też wiedzieć, jakie błędy najczęściej psują efekt końcowy.
Najczęstsze błędy, które psują elewację
Najdroższe są błędy, których nie widać od razu. Mostek termiczny to miejsce, przez które ciepło ucieka szybciej niż przez resztę przegrody, a źle osadzony łącznik potrafi taki punkt stworzyć. Z kolei zbyt głęboko zagłębiony i zaszpachlowany talerzyk może po czasie wyrysować na elewacji tzw. efekt biedronki, czyli regularne plamki widoczne pod tynkiem.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zbyt wczesne kołkowanie | Przemieszczenie płyt i osłabienie połączenia z klejem | Czekam na związanie zaprawy, zwykle około 48 godzin |
| Zbyt krótki łącznik | Brak pewnego zakotwienia w ścianie nośnej | Dobieram długość z zapasem wynikającym z grubości ocieplenia i podłoża |
| Osadzenie w słabej warstwie zamiast w murze | Łącznik pracuje w kruchej powłoce i szybko traci nośność | Najpierw oceniam nośność podłoża i usuwam słabe warstwy |
| Zagłębienie bez zaślepki | Widoczne punkty na tynku i większe mostki cieplne | Stosuję zaślepki systemowe, jeśli przewiduje to technologia |
| Mieszanie elementów z różnych systemów | Niepewna kompatybilność i problemy przy odbiorze | Trzymam się jednego kompletnego rozwiązania |
| Brak zagęszczenia w narożach | Wiatry mocniej „szarpią” fasadę, a płyty pracują nierówno | Przewiduję więcej punktów mocowania w strefach brzegowych |
Im mniej improwizacji na budowie, tym mniejsze ryzyko poprawek po pierwszej zimie. Właśnie dlatego warto rozumieć różnicę między montażem z licem płyty a wersją zagłębioną, bo to nie jest tylko kwestia estetyki. To już prowadzi do wyboru samego sposobu osadzenia.
Montaż z licem płyty czy zagłębiony
Oba warianty działają, ale nie dają tego samego efektu. Przy montażu z licem płyty talerzyk zostaje na poziomie styropianu, więc praca jest szybsza i prostsza. Przy montażu zagłębionym główka ląduje w przygotowanym gnieździe, a otwór zamyka się zaślepką z EPS lub wełny mineralnej. W praktyce lepiej ogranicza to mostki termiczne i zwykle wygląda czyściej na gotowej elewacji.
| Wariant | Zalety | Ograniczenia |
|---|---|---|
| Z licem płyty | Szybszy montaż, mniej etapów, prostsza kontrola wykonania | Łącznik bywa bardziej widoczny i słabiej maskuje punktowe przewodzenie ciepła |
| Zagłębiony | Lepsza estetyka, mniejsze ryzyko widocznych punktów na tynku, lepsza optymalizacja mostków | Wymaga dokładności, zaślepek i większej staranności przy frezowaniu |
Jeśli elewacja ma być reprezentacyjna, a styropian jest grafitowy lub gruby, zwykle skłaniam się ku wersji zagłębionej. To niewielka różnica w czasie pracy, ale wyraźna różnica po latach użytkowania. Zostaje jeszcze ostatni praktyczny temat: co sprawdzić, zanim przykryjesz wszystko warstwą zbrojoną i tynkiem.
Co sprawdzam, zanim elewacja trafi pod tynk
Przed zamknięciem systemu robię prostą kontrolę. Sprawdzam, czy liczba łączników zgadza się z projektem, czy talerzyki są równo osadzone, czy nie ma luzów przy płytach i czy strefy narożne zostały wzmocnione zgodnie z założeniem. Patrzę też na spoiny między płytami, bo nawet najlepszy kołek nie naprawi źle ułożonej izolacji.
- Podłoże jest nośne, czyste i przygotowane zgodnie z technologią.
- Łączniki mają właściwą długość i osadzenie w ścianie nośnej.
- Rozmieszczenie kołków odpowiada strefom narożnym, brzegowym i środkowym.
- Nie ma wyraźnych deformacji styropianu wokół talerzyków.
- Jeśli system tego wymaga, zastosowano zaślepki i zachowano ciągłość warstw.
- Wykonawca ma dokumentację użytych elementów, co ułatwia odbiór i ewentualne reklamacje.
Ja zawsze proszę o zdjęcia z etapu mocowania, zwłaszcza przy remontach domów przygotowywanych do sprzedaży albo wynajmu. To drobiazg, ale później pomaga ocenić jakość robót bez zgadywania, co naprawdę jest pod tynkiem. Na końcu liczy się przecież nie sam fakt, że styropian został przykręcony, tylko to, czy cały system jest trwały, równy i odporny na warunki pogodowe.
Zanim zamkniesz elewację, dopilnuj tych trzech rzeczy
Po pierwsze, nie przyspieszaj prac przy niesprzyjającej pogodzie. Silny wiatr, deszcz i zbyt niska temperatura potrafią zepsuć nawet dobrze zaplanowany montaż. Po drugie, trzymaj się jednego kompletnego systemu zamiast składać elewację z przypadkowych elementów. Po trzecie, zachowaj dokumentację: typ łącznika, jego długość, liczbę sztuk na metr i kilka zdjęć z montażu.
To właśnie takie szczegóły odróżniają poprawne ocieplenie od elewacji, która tylko dobrze wygląda na pierwszy rzut oka. Jeśli mam wskazać jeden wniosek, to jest prosty: mocowanie mechaniczne ma wspierać cały system, a nie maskować błędy podłoża. Wtedy elewacja naprawdę pracuje tak, jak powinna.
