Więźba z jętkami to jeden z tych elementów projektu, który później bardzo mocno wpływa na komfort całego domu. To właśnie dach jętkowy często wybiera się tam, gdzie poddasze ma być użytkowe, a konstrukcja ma pozostać stabilna bez niepotrzebnego komplikowania bryły. W tym tekście wyjaśniam, z czego taki układ się składa, kiedy ma sens i jakie błędy przy jego projektowaniu kosztują najwięcej nerwów na budowie.
Co warto wiedzieć, zanim wybierzesz więźbę z jętkami
- Jętka to pozioma belka łącząca parę krokwi i ograniczająca ich rozchylenie oraz ugięcie.
- Ten typ konstrukcji najczęściej stosuje się w domach z poddaszem użytkowym i dachem dwuspadowym.
- Praktyczny zakres rozpiętości dla takiej więźby to zwykle około 5-12 m, a wariant krokwiowo-jętkowy często pracuje w przedziale 7-9 m.
- Najczęściej spotykane nachylenie połaci mieści się mniej więcej w granicach 25-67°, choć w praktyce bezpiecznym punktem odniesienia bywa 35° i więcej.
- O powodzeniu decydują detale: połączenia ciesielskie, wieniec, murłata, usztywnienie ścian i dobór przekrojów drewna.
- Przy większych rozpiętościach lepszy może się okazać układ płatwiowo-jętkowy z podporami pośrednimi.
Na czym polega więźba z jętkami
Najprościej mówiąc, chodzi o układ, w którym pary krokwi dostają dodatkowe poziome połączenie. Jętka spina krokwie mniej więcej w połowie ich długości albo nieco wyżej i dzięki temu ogranicza ich rozchodzenie się pod ciężarem pokrycia, śniegu i wiatru. W praktyce nie jest to osobny kształt dachu, tylko sposób zbudowania więźby, który poprawia sztywność całej konstrukcji.
Ja patrzę na ten układ przede wszystkim jako na kompromis między prostotą a funkcjonalnością. Z jednej strony konstrukcja pozostaje czytelna i dość ekonomiczna, z drugiej daje więcej możliwości niż najprostsza więźba krokwiowa. To właśnie dlatego tak często pojawia się w projektach domów z użytkowym poddaszem.
| Element | Rola w konstrukcji | Dlaczego ma znaczenie |
|---|---|---|
| Krokiew | Tworzy pochyłą część szkieletu połaci | Przenosi ciężar pokrycia i obciążenia zewnętrzne na ściany |
| Jętka | Łączy parę krokwi i je usztywnia | Zmniejsza ugięcie i rozpychanie ścian |
| Murłata | Stanowi oparcie dla krokwi | Przekazuje obciążenia na wieniec lub ścianę nośną |
| Wieniec | Usztywnia górną część ścian | Chroni mury przed rozchodzeniem się pod naciskiem dachu |
| Ściana stolcowa lub płatew | Pojawia się w bardziej rozbudowanym wariancie | Pozwala pracować przy większej rozpiętości połaci |
Z tego układu wynika też ważna rzecz: jeśli jętka jest źle dobrana albo źle zamocowana, konstrukcja nie będzie pracowała tak, jak zakłada projekt. Właśnie dlatego przy takim dachu nie liczy się tylko sam przekrój drewna, ale też sposób połączeń i cała logika przenoszenia sił. To prowadzi naturalnie do pytania, kiedy ten system naprawdę ma sens w domu jednorodzinnym.

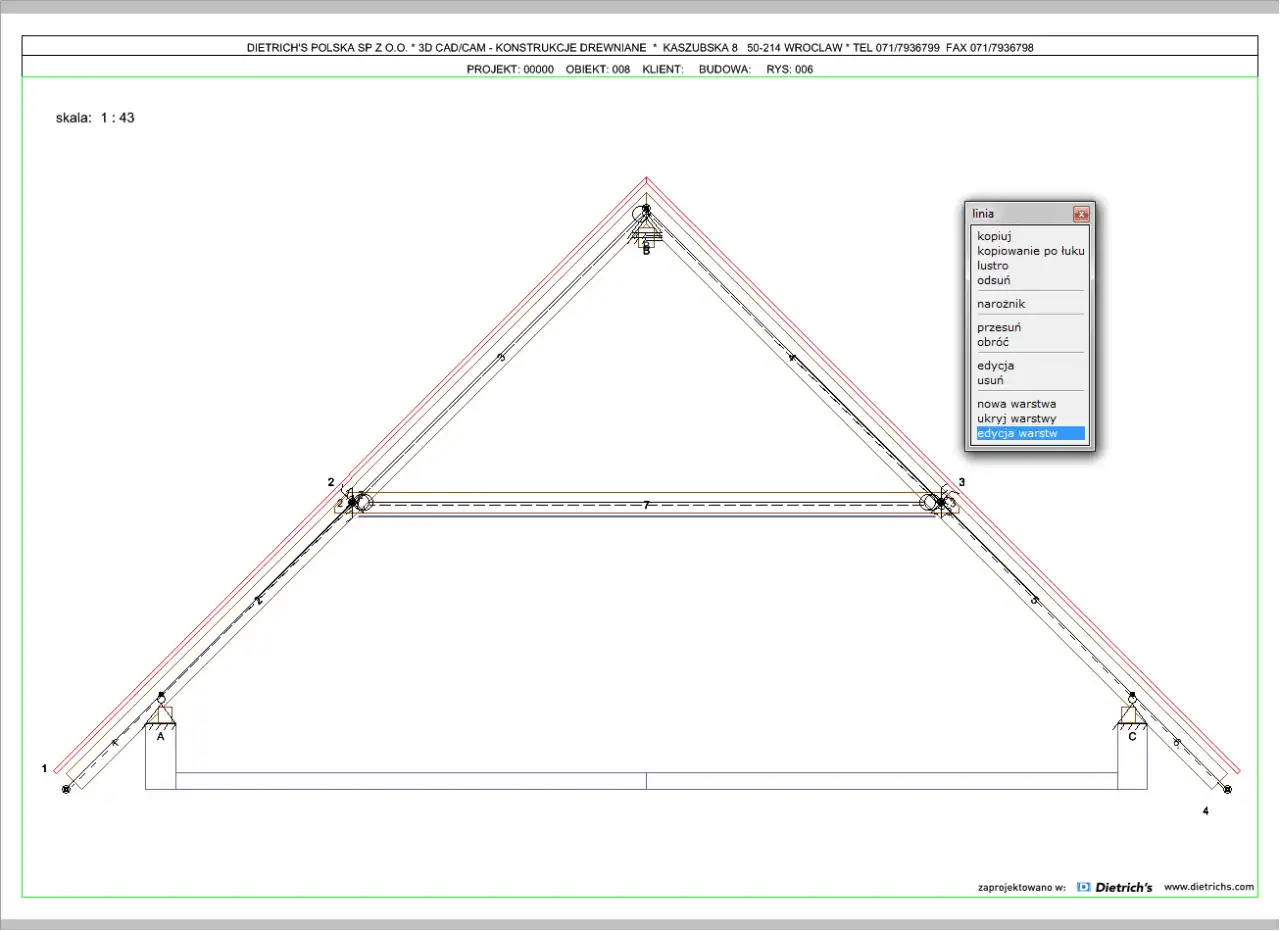

Jak czytać ten układ na przekroju domu
Najłatwiej wyobrazić go sobie jako trójkąt z dodatkową poprzeczką. Krokwie przejmują obciążenia z połaci i dążą do rozparcia ścian, a jętka działa jak ogranicznik, który ten efekt hamuje. Dzięki temu krokwie mniej pracują, a cała więźba staje się stabilniejsza bez konieczności wprowadzania od razu bardzo ciężkich podpór.
W praktyce ważne są trzy rzeczy: położenie jętki, długość krokwi i układ podparcia. Jętka zwykle trafia mniej więcej w środkową strefę krokwi, ale jej dokładne umiejscowienie zależy od projektu, nachylenia połaci i wysokości poddasza. Gdy rozpiętość rośnie, konstrukcja może przejść w wariant płatwiowo-jętkowy, w którym dochodzą słupy stolcowe i płatwie pośrednie. To już nie jest tylko prosty układ dwóch krokwi i jednej poprzeczki, ale nadal pozostaje logicznym rozwinięciem tego samego pomysłu.
- Krokiew przenosi obciążenia z pokrycia i warstw dachu.
- Jętka ogranicza rozchylenie krokwi i poprawia sztywność.
- Płatwie przejmują część obciążeń przy większych rozpiętościach.
- Słupy stolcowe podpierają płatwie w rozbudowanym wariancie konstrukcji.
- Wieniec i murłata stabilizują strefę oparcia na ścianach.
Ta logika działania ma jeszcze jedną zaletę: łatwiej przewidzieć, jak dach zachowa się przy śniegu, wietrze i dłuższym użytkowaniu. A to jest już temat praktyczny, bo w budowie domu nie wygrywa to rozwiązanie, które wygląda najprościej na rysunku, tylko to, które najlepiej pasuje do konkretnej bryły i sposobu korzystania z poddasza.
Kiedy taki układ najlepiej sprawdza się w domu
Najczęściej wybiera się go w domach jednorodzinnych z dachem dwuspadowym i poddaszem użytkowym. Z dostępnych opracowań technicznych i praktyki projektowej wynika, że taki układ dobrze pracuje przy rozpiętościach ścian mniej więcej od 5 do 12 m, a w wersji krokwiowo-jętkowej często spotyka się zakres około 7-9 m. Najczęściej stosowane nachylenie połaci mieści się w przedziale 25-67°, przy czym bezpiecznym i bardzo praktycznym punktem odniesienia jest zwykle około 35° lub więcej.
Ja traktuję te liczby jako punkt startowy, a nie sztywny nakaz. Projekt trzeba czytać razem z wysokością ścianki kolankowej, planem funkcjonalnym poddasza, ciężarem pokrycia i lokalnymi obciążeniami śniegiem oraz wiatrem. W polskich warunkach to właśnie te czynniki najczęściej przesądzają, czy konstrukcja będzie komfortowa w użytkowaniu, czy zacznie wymagać kompromisów, których nikt nie chciał na etapie koncepcji.
| Warunek | Co to oznacza w praktyce |
|---|---|
| Poddasze użytkowe | Konstrukcja zwykle daje rozsądny balans między nośnością a wykorzystaniem przestrzeni |
| Dach dwuspadowy | To najbardziej naturalny układ dla tej więźby |
| Rozpiętość około 5-12 m | Zakres, w którym taki układ najczęściej ma sens techniczny i ekonomiczny |
| Nachylenie poniżej około 25° | To już teren, w którym trzeba bardzo ostrożnie sprawdzać, czy wybrany układ nadal jest właściwy |
| Bardzo duża rozpiętość | Wtedy częściej lepiej sprawdza się bardziej rozbudowany system z płatwiami i podporami |
Jeśli planujesz dom z niskim dachem albo z bardzo szeroką bryłą, nie zakładałbym z góry, że to będzie najlepszy wybór. Wtedy lepiej porównać kilka układów na etapie projektu, zamiast później walczyć z wysokością poddasza albo kosztownymi poprawkami konstrukcyjnymi. I tu właśnie pojawiają się zalety oraz ograniczenia, których nie widać na pierwszym szkicu.
Plusy i ograniczenia, które w praktyce robią różnicę
Największą zaletą jest to, że konstrukcja jest czytelna i dobrze współpracuje z użytkowym poddaszem. Jętki zwiększają sztywność, a jednocześnie nie zamykają całkowicie przestrzeni tak, jak bywa to w bardziej rozbudowanych układach z wieloma podporami. Dla inwestora oznacza to zwykle lepszy stosunek funkcjonalności do stopnia skomplikowania.
Druga sprawa jest mniej spektakularna, ale bardzo ważna: ta więźba lepiej znosi błędy, jeśli są małe, a gorzej, jeśli są systemowe. Jedno niedokładne połączenie jeszcze nie zrujnuje całego dachu, ale źle zaprojektowana wysokość jętki, brak usztywnienia ścian lub zbyt słabe oparcie na murłacie potrafią już wygenerować poważny problem. Właśnie dlatego przy tej konstrukcji nie zgadzam się na podejście „będzie dobrze, bo przecież to tylko drewno”.
| Atut lub ograniczenie | Co to daje inwestorowi |
|---|---|
| Mniejsza praca krokwi | Lepsza stabilność połaci i mniejsze ugięcia w czasie |
| Lepsze wykorzystanie poddasza | Łatwiej zaplanować pokoje, komunikację i okna dachowe |
| Prostsza forma niż w bardziej rozbudowanych układach | Mniej elementów, które trzeba poprawnie rozmieścić i połączyć |
| Wymaga bardzo dobrego projektu połączeń | Błędy w strefie jętki i murłaty szybko odbijają się na sztywności całego dachu |
| Nie lubi bardzo dużych rozpiętości bez podpór | Przy szerokich budynkach lepiej rozważyć układ z płatwiami |
| Może ograniczać wysokość użytkową w części poddasza | Trzeba to uwzględnić już na rzucie, nie dopiero po stanie surowym |
Jeżeli ktoś pyta mnie, gdzie najłatwiej popełnić błąd, odpowiadam bez wahania: na styku konstrukcji i funkcji. Dach może wyglądać dobrze w projekcie, ale jeśli jętka wejdzie w złą strefę wysokościową, pokrzyżuje układ pokoi, okien i skosów. To właśnie dlatego porównanie z innymi typami więźb bywa tak pomocne.
Jak wypada na tle innych więźb dachowych
Porównanie z innymi rozwiązaniami zwykle bardzo porządkuje temat. Dzięki temu widać, że nie chodzi o to, która więźba jest „lepsza” w oderwaniu od projektu, tylko która najlepiej odpowiada rozpiętości budynku, funkcji poddasza i stopniowi komplikacji dachu. Poniżej zestawiam najczęściej rozważane układy.
| Typ więźby | Najczęstsze zastosowanie | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Krokwiowa | Mniejsze rozpiętości i prostsze dachy | Prosta i szybka w wykonaniu | Szybko traci sens przy szerszych budynkach |
| Jętkowa | Domy z poddaszem użytkowym i dachem dwuspadowym | Dobra równowaga między nośnością a wykorzystaniem przestrzeni | Wymaga dokładnego zaprojektowania wysokości i połączeń |
| Płatwiowo-jętkowa | Większe rozpiętości, także około 7,5-12 m | Lepsze wsparcie przy szerokich budynkach | Bardziej złożona i zwykle droższa w wykonaniu |
| Płatwiowo-kleszczowa | Duże rozpiętości, nawet do ok. 16 m | Bardzo duży zakres możliwości statycznych | Więcej elementów, więcej pracy i większa złożoność |
| Kratownicowa | Poddasze nieużytkowe lub prostsze dachy prefabrykowane | Dobra przy dużej powtarzalności i krótkim czasie montażu | Zwykle ogranicza swobodę aranżacji poddasza |
W praktyce najczęściej wygrywa nie najbardziej efektowne rozwiązanie, tylko to, które po prostu pasuje do budynku. Jeżeli poddasze ma być częścią codziennego życia domu, układ z jętkami bywa bardzo rozsądnym środkiem między prostotą a funkcjonalnością. To jednak działa tylko wtedy, gdy projekt i wykonanie są dopięte technicznie.
Na co trzeba uważać przy projekcie i wykonaniu
Tu zaczyna się część, którą inwestorzy najczęściej traktują zbyt lekko. A to właśnie detale decydują o tym, czy konstrukcja będzie stabilna przez lata. Ja zawsze sprawdzam pięć obszarów: sposób oparcia krokwi, pozycję jętki, usztywnienie ścian, jakość drewna i poprawność montażu łączników.
- Położenie jętki musi wynikać z projektu, a nie z wygody wykonawcy.
- Murłata i wieniec powinny tworzyć pewne, dobrze zakotwione oparcie.
- Przekroje drewna trzeba dobrać do rozpiętości, obciążeń i geometrii dachu.
- Połączenia ciesielskie muszą być wykonane równo i bez skrótów montażowych.
- Usztywnienie połaci nie może być traktowane jako dodatek, tylko jako część konstrukcji.
- Układ okien dachowych i ścianek działowych trzeba dopasować do konstrukcji, a nie odwrotnie.
Najczęstszy błąd? Próba „odchudzenia” projektu bez sprawdzenia skutków dla całego układu. Czasem ktoś przesuwa jętki, żeby zyskać kilka centymetrów wysokości, a potem płaci za to słabszą sztywnością, trudniejszym montażem ocieplenia albo koniecznością korekty detali wykończeniowych. Tego typu oszczędność zwykle kończy się drożej, niż powinna.
Co sprawdzić zanim zamkniesz projekt więźby
Jeśli patrzę na taki dach z perspektywy budowy domu, to przede wszystkim chcę wiedzieć, czy konstrukcja naprawdę służy funkcji budynku. Sam układ krokwi i jętek to za mało, jeśli później poddasze będzie niewygodne albo dach okaże się trudny w wykonaniu. Dlatego przed akceptacją projektu warto przejść przez kilka konkretnych pytań.
- Czy poddasze ma być użytkowe, czy tylko techniczne?
- Czy szerokość budynku mieści się w sensownym zakresie dla tej konstrukcji?
- Czy wysokość ścianki kolankowej nie zjada zbyt dużo miejsca pod skosami?
- Czy pokrycie dachu nie wymaga dodatkowego wzmocnienia konstrukcji?
- Czy rozkład okien dachowych nie koliduje z układem krokwi i jętek?
- Czy wykonawca pracuje według pełnej dokumentacji, a nie „na oko”?
Jeżeli te odpowiedzi są spójne, konstrukcja zwykle broni się zarówno technicznie, jak i użytkowo. Właśnie dlatego ten typ więźby tak dobrze pasuje do domów jednorodzinnych: daje sensowny kompromis między nośnością, prostotą i możliwością sensownego zagospodarowania poddasza. Ja przy wyborze projektu zawsze zaczynam od konstrukcji, bo później to ona dyktuje, jak wygodny będzie cały dom.
