Przy planowaniu instalacji na dachu liczą się nie tylko waty, ale przede wszystkim wymiary paneli fotowoltaicznych, ich masa i to, jak układają się na połaci. W praktyce to właśnie one decydują, czy moduły zmieszczą się między kominem a oknem dachowym, ile zostanie zapasu przy krawędziach i czy konstrukcja nie będzie za mocno obciążona. W tym tekście pokazuję standardowe formaty, realne zapotrzebowanie na miejsce i najczęstsze błędy przy ocenie dachu.
Najważniejsze liczby, które warto znać
- Najczęstszy moduł domowy ma około 1722 × 1134 mm i waży zwykle 20-23 kg.
- Większe panele do mocniejszych instalacji mają często około 2094 × 1134 mm i 26-32 kg.
- Standardowy panel 400-460 W zajmuje około 1,9-2,0 m² samej powierzchni.
- Dla nowoczesnych modułów 1 kWp to zwykle około 4,3-4,8 m² samych paneli.
- Na dachu skośnym przeszkody, marginesy i układ przewodów potrafią zmienić plan bardziej niż sama moc modułów.
Jakie są wymiary paneli fotowoltaicznych w praktyce
Na rynku dominują dziś trzy formaty: kompaktowe moduły starszego typu, standardowe panele do domów jednorodzinnych oraz większe moduły montowane tam, gdzie liczy się wyższa moc na jednym elemencie. Różnice nie dotyczą tylko długości i szerokości. Zmieniają się też masa, sposób transportu, wygoda montażu i liczba sztuk potrzebnych do uzyskania konkretnej mocy instalacji.
| Typ modułu | Typowe wymiary | Powierzchnia | Masa | Typowa moc | Gdzie sprawdza się najlepiej |
|---|---|---|---|---|---|
| Kompaktowy, starszy format | około 1650 × 992 × 30-40 mm | około 1,64 m² | 18-21 kg | 250-340 W | Małe połacie, modernizacje starszych instalacji |
| Standard domowy | około 1722 × 1134 × 30-35 mm | około 1,95 m² | 20-23 kg | 400-460 W | Dachy skośne i większość domowych instalacji |
| Większy moduł wysokiej mocy | około 2094 × 1134 × 30-35 mm | około 2,37 m² | 26-32 kg | 500-600 W | Duże połacie, carporty, obiekty komercyjne |
W praktyce najwygodniej myśleć o formacie modułu, a dopiero potem o mocy. Dwa panele o podobnej mocy mogą mieć inną długość, inną szerokość i zupełnie inaczej rozkładać się na dachu. To ważne zwłaszcza wtedy, gdy połać ma kominy, okna dachowe albo nieregularny kształt. Sama etykieta z mocą nie powie jeszcze, czy instalacja będzie układała się logicznie.
Jeżeli mam wybrać jedną rzecz do zapamiętania, to jest nią prosty fakt: większa moc nie zawsze oznacza większy panel, ale w praktyce wyższa moc bardzo często idzie w parze z większym formatem albo wyższą sprawnością ogniw. I właśnie to prowadzi do drugiego pytania, które zwykle pojawia się zaraz po sprawdzeniu rozmiaru.
Dlaczego sama moc nie wystarcza przy wyborze
Na papierze 450 W wygląda lepiej niż 410 W, ale na dachu różnica może być minimalna albo wręcz odwrotna, jeśli producent zastosował inną technologię ogniw. Dla inwestora ważniejsze od samej liczby na etykiecie jest to, ile mocy moduł daje z metra kwadratowego. Jeśli dwa panele zajmują podobną powierzchnię, ten o wyższej sprawności zwykle pozwala uzyskać więcej energii z tej samej połaci.
Warto rozumieć też kilka pojęć. Half-cut oznacza panel z ogniwami przeciętymi na pół, co pomaga ograniczyć straty i poprawia zachowanie przy częściowym zacienieniu. Sprawność mówi z kolei, jak dużą część światła moduł zamienia w energię elektryczną. To właśnie dlatego dwa panele 450 W mogą wyglądać bardzo podobnie, a jednak mieć inną powierzchnię aktywną i inne wymagania co do miejsca.
- Jeśli masz mało miejsca, szukaj modułów o wyższej sprawności, a nie tylko wyższej mocy nominalnej.
- Jeśli dach jest prosty i duży, większy format bywa korzystny, bo zmniejsza liczbę sztuk i upraszcza układ.
- Jeśli połać jest pocięta przez okna, kominy lub lukarny, mniejsze moduły częściej dają lepszy rezultat projektowy.
Takie rozróżnienie jest praktyczne, bo dopiero ono pokazuje, czy instalacja będzie łatwa do ułożenia na konkretnej nieruchomości, czy tylko dobrze wygląda w katalogu. Następny krok to spojrzenie na dach nie jak na metraż, lecz jak na realną powierzchnię roboczą.

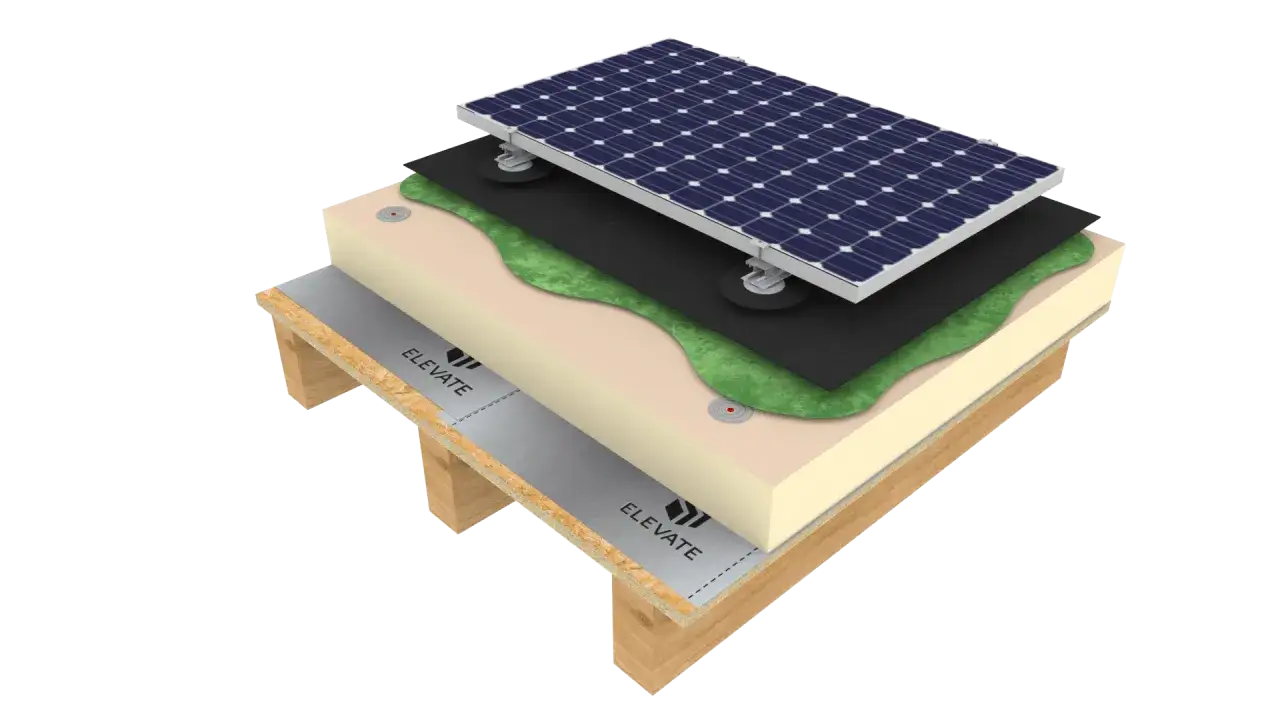

Jak rozmiar modułu wpływa na dach i montaż
Na dachu skośnym każdy centymetr ma znaczenie. Długość panelu wpływa na to, czy da się go ustawić w jednym rzędzie, czy trzeba przejść na układ mieszany. Szerokość decyduje o tym, ile sztuk zmieści się między krawędziami połaci, a masa wpływa na obciążenie konstrukcji i wygodę pracy ekipy montażowej.
Na płaskim dachu sytuacja jest jeszcze bardziej wymagająca, bo oprócz samego modułu trzeba przewidzieć kąt nachylenia, odstępy między rzędami i strefy cienia. W takich układach rzeczywista powierzchnia zajęta przez instalację bywa wyraźnie większa niż suma samych paneli. Z mojego punktu widzenia to jeden z powodów, dla których płaski dach trzeba projektować ostrożniej niż skromnie wyglądającą, ale prostą połać skośną.
Przy ocenie montażu zwracam uwagę na cztery rzeczy:
- czy moduł nie koliduje z kominami, wywiewkami i oknami dachowymi,
- czy zostaje miejsce na bezpieczne dojścia serwisowe,
- czy pokrycie dachowe i więźba znoszą dodatkowe obciążenie,
- czy przewody da się poprowadzić bez niepotrzebnych zagięć i mostków zacienienia.
Właśnie tu widać, że samego rozmiaru panelu nie da się odrywać od całego budynku. Kiedy znam ograniczenia połaci, łatwiej policzyć, ile instalacja faktycznie zajmie miejsca.
Ile miejsca potrzeba na konkretną instalację
Jeśli planujesz instalację pod dom jednorodzinny, najbardziej użyteczne są przeliczenia na całe zestawy, a nie tylko na pojedynczy moduł. Dla nowoczesnych paneli 400-460 W jedno 1 kWp mocy oznacza zwykle około 4,3-4,8 m² samej powierzchni modułów. Po dodaniu marginesów montażowych, przerw między elementami i realnego układu na dachu bezpieczniej przyjąć około 5-6 m² roboczej powierzchni na każdy kilowat.
| Przykładowa instalacja | Liczba paneli 450 W | Moc całkowita | Powierzchnia samych modułów | Praktyczny zapas miejsca |
|---|---|---|---|---|
| Około 3 kWp | 7 szt. | 3,15 kWp | około 13,7 m² | około 15-18 m² |
| Około 5 kWp | 12 szt. | 5,4 kWp | około 23,4 m² | około 26-30 m² |
| Około 8 kWp | 18 szt. | 8,1 kWp | około 35,2 m² | około 39-44 m² |
To oczywiście wartości orientacyjne, ale bardzo użyteczne przy rozmowie z projektantem albo sprzedawcą domu. Jeśli na rzucie dachu widzisz tylko 20 m² wolnej połaci, nie oznacza to jeszcze, że automatycznie zmieści się tam instalacja 5 kWp. W praktyce decydują też odległości od kalenicy i okapu, układ rzędów oraz to, czy dach nie jest po prostu zbyt mocno pocięty przeszkodami. I właśnie dlatego warto dobrać format modułu do konkretnego budynku, a nie odwrotnie.
Jak dobrać rozmiar do rodzaju dachu i budynku
Przy małych, skomplikowanych dachach najczęściej wygrywają moduły bardziej kompaktowe. Łatwiej je wpasować między przeszkody i lepiej wykorzystać trudne fragmenty połaci. To rozwiązanie bywa szczególnie sensowne w starszych domach, gdzie dach ma wiele załamań i nie ma jednej dużej, czystej płaszczyzny.
Na dużych, prostych połaciach lepiej sprawdzają się większe moduły. Pozwalają ograniczyć liczbę sztuk, uprościć projekt i zmniejszyć liczbę połączeń. W praktyce oznacza to mniej pracy przy montażu i mniej punktów, w których może pojawić się błąd. Jeśli dach jest wysoki, dobrze nasłoneczniony i niemal bez zacienienia, większy format często ma więcej sensu niż kilka małych paneli.
Gdy oglądam dom z myślą o fotowoltaice, patrzę też na to, jak zachowuje się bryła budynku. Jedna duża połać od strony południowej lub zachodniej daje zwykle znacznie większą swobodę niż bardziej efektowny architektonicznie, ale pocięty dach. To ważna wskazówka również przy zakupie nieruchomości, bo późniejsza adaptacja pod PV bywa kosztowniejsza niż wybór lepszego dachu na etapie decyzji.
W skrócie: im prostszy dach, tym większa elastyczność. Im więcej przeszkód i załamań, tym bardziej opłaca się myśleć o formacie modułów jako o elemencie projektu, a nie tylko o dodatku do instalacji.
Najczęstsze błędy przy ocenie gabarytów paneli
Najwięcej pomyłek pojawia się wtedy, gdy ktoś patrzy wyłącznie na moc i zakłada, że reszta sama się ułoży. W rzeczywistości rozmiar, ciężar i geometria dachu potrafią zmienić projekt bardziej niż różnica 20 czy 30 W na module. Poniżej pokazuję błędy, które widuję najczęściej.
| Błąd | Co z tego wynika | Lepsze podejście |
|---|---|---|
| Patrzenie tylko na moc panelu | Moduł może okazać się za duży do połaci albo mniej wygodny w układzie | Porównuj moc, powierzchnię i szerokość |
| Pomijanie masy zestawu | Ryzyko zbyt dużego obciążenia dachu | Sprawdź nie tylko panel, ale też konstrukcję montażową i stan więźby |
| Brak zapasu przy krawędziach i przeszkodach | Projekt trzeba później przerabiać | Już na starcie zostaw marginesy techniczne |
| Zakładanie, że każdy panel 450 W ma identyczne wymiary | Rozmieszczenie może się nie zgadzać z rzutem dachu | Sprawdzaj kartę katalogową konkretnego modelu |
| Ignorowanie zacienienia | Realna produkcja energii spada bardziej niż sugeruje sama moc | Oceń cień od kominów, drzew i sąsiednich budynków |
Najprostsza zasada jest taka: projekt trzeba liczyć od dachu, nie od katalogu. To pozwala uniknąć późniejszych korekt, które zwykle kosztują więcej niż dobre rozpoznanie tematu na początku. Została jeszcze ostatnia rzecz, którą warto sprawdzić, zanim uznasz temat za zamknięty.
Co sprawdzić, zanim zamkniesz projekt instalacji
Zanim podpiszesz zamówienie, poproś o rysunek rozmieszczenia modułów na konkretnej połaci. Taki plan szybko pokazuje, czy instalacja jest upchnięta na siłę, czy rzeczywiście mieści się z rozsądnym zapasem. Jeśli budynek ma starszą konstrukcję, dobrze jest też upewnić się, że dach i pokrycie są w stanie przyjąć dodatkowe obciążenie bez remontu po drodze.
W praktyce sprawdzam jeszcze trzy rzeczy: czy po montażu da się swobodnie serwisować instalację, czy zostanie miejsce na ewentualną rozbudowę oraz czy wybrany format paneli nie ograniczy przyszłych zmian na dachu, na przykład przy wymianie okien połaciowych. To są drobiazgi, które łatwo pominąć, a później mocno wpływają na komfort użytkowania.
Jeśli masz wybór między kilkoma domami albo rozważasz modernizację istniejącego, to właśnie te detale często przesądzają o tym, czy fotowoltaika będzie prostym dodatkiem do budynku, czy źródłem niepotrzebnych kompromisów. Dobrze dobrane moduły są mniej widoczne w codziennym użytkowaniu, ale to one decydują, czy instalacja faktycznie wykorzysta potencjał dachu.
